Remplacement de la tête d'impression

Procédure de remplacement

Pour remplacer une tête d'impression, procédez comme suit.

• Regardez la séquence

Important

• Ne touchez pas les contacts électriques (A) ni la buse de tête d'impression (B) d'une tête d'impression. Sinon l'imprimante risque de ne plus fonctionner correctement.



• Remplacez la tête d'impression immédiatement et ne laissez pas l'imprimante avec la tête d'impression retirée.

1. Vérifiez que l'imprimante est sous tension.

2. Sélectionnez (Configuration) sur l'écran ACCUEIL.

   • Utilisation de l'écran tactile

   L'écran Menu Configuration s'affiche.

3. Sélectionnez Entretien.

   L'écran Entretien s'affiche.

4. Sélectionnez Remplacement de la tête.

   L'écran de confirmation s'affiche.



5. Sélectionnez Démarrer.

6. Ouvrez l'unité de numérisation / capot (C).



   Important

   • Si l'encre tache la tête d'impression et/ou l'intérieur de l'imprimante, essuyez-les avec un chiffon doux imbibé d'eau avant l'installation. Veillez à ne pas laisser d’encre sur vos vêtements ou votre environnement lors du remplacement de la tête d'impression.

   • Ne touchez pas les parties métalliques ou autres à l'intérieur de l'imprimante.

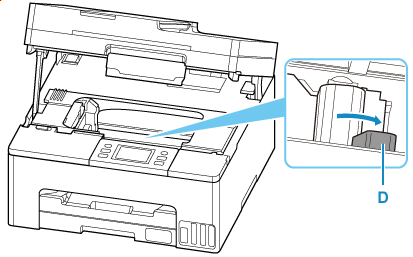

7. Tournez le levier de valve d'encre (D) vers la droite.



8. Lorsque le message de fin apparaît, sélectionnez OK.

   Le support de tête d'impression (E) bouge.



   Attention

   • Ne retenez pas ou n'essayez pas de déplacer de force le support de tête d'impression lorsque le support de tête d'impression fonctionne. Ne touchez pas le support de tête d'impression jusqu'à son arrêt total.

9. Retirez la tête d'impression.

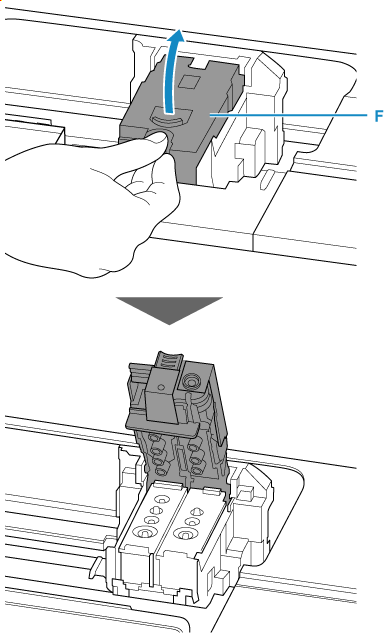

   1. Serrez les ergots et ouvrez le couvercle de verrouillage de tête d'impression (F).

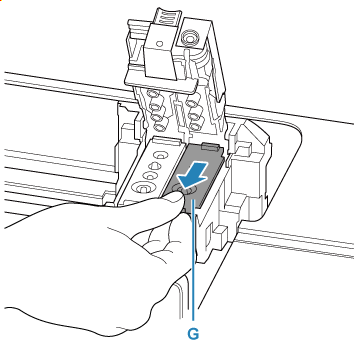

   2. Tirez sur la tête d'impression (G) et basculez-la légèrement vers vous.



   3. Retirez la tête d'impression.



   Important

   • Manipulez la tête d'impression avec précaution afin d'éviter de tacher vos vêtements ou la zone environnante.

10. Préparez une nouvelle tête d'impression.

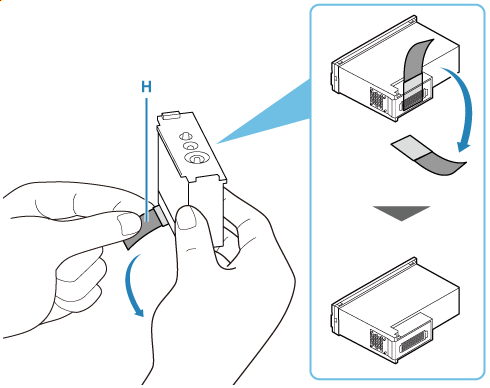

    Retirez doucement la bande de protection (H).



    Important

    • Ne touchez pas les contacts électriques ni la buse de tête d'impression d'une tête d'impression. Sinon l'imprimante risque de ne plus fonctionner correctement.

11. Installez la tête d'impression.

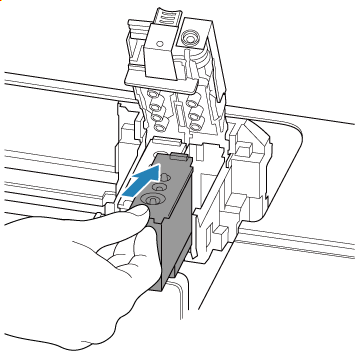

    1. Placez une nouvelle tête d'impression dans le support de tête d'impression.

       Installez la tête d'impression C (couleur) dans le support de tête d'impression de gauche et la tête d'impression B (noir) dans le support de tête d'impression de droite.

       Veillez à vérifier l'étiquette et à installer les têtes d'impression correctement.

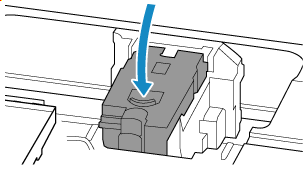

    2. Fermez le couvercle de verrouillage de tête d'impression pour verrouiller la tête d'impression.

       Enfoncez le couvercle de verrouillage de tête d'impression jusqu'à ce que vous entendiez un clic.

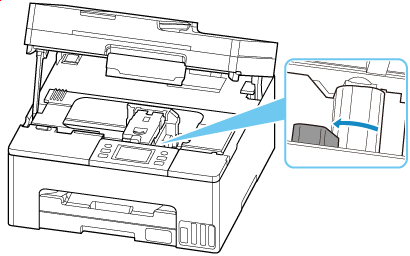

12. Tournez le levier de valve d'encre vers la gauche.



13. Fermez l'unité de numérisation / capot.

    Pour fermer l'unité de numérisation / capot, soulevez-la une fois et reposez-la doucement.



    Remarque

    • Si le message d'erreur s'affiche sur l'écran tactile après la fermeture de l'unité de numérisation / capot, prenez les mesures appropriées.

      • Lorsqu'une erreur se produit

    • Si la tête d'impression n'est pas correctement alignée, ce qui vous est indiqué par des lignes droites mal alignées ou d'autres symptômes du même type, réglez la position de la tête d'impression.
